Chemijos gamykloje techninės priežiūros specialistas susiduria su nesandariu flanšu ant didelio, netaisyklingos formos indo. Flanšas nėra standartinio dydžio, o sandėlyje nėra išpjautos tarpinės. Anksčiau tai būtų reiškę brangų ir daug laiko reikalaujantį delsimą: užsakyti pagal užsakymą pagamintą tarpiklį, laukti pristatymo ir sustabdyti procesą, kol ji atkeliaus. Šiandien technikas siekia išplėsto PTFE laido ritinio. Per kelias minutes laidas nupjaunamas iki ilgio, apvyniojamas aplink flanšą ir priveržiami varžtai. Nuotėkis užsandarinamas. Tai yra išplėsto PTFE laido galia: jis leidžia formuoti tarpiklį vietoje, tiksliai ten, kur ir kada reikia. Tai pašalina poreikį turėti daug iš anksto supjaustytų tarpiklių ir yra universalus sprendimas bet kokio dydžio ar formos flanšams.
Klausimas, kaip išplėstas PTFE laidas formuoja tarpiklį vietoje, yra medžiagų mokslo ir praktinės technikos klausimas. Išplėstas PTFE yra unikali medžiaga, kuri yra minkšta, suspaudžiama ir labai lanksti. Kai jis suspaudžiamas tarp dviejų flanšo paviršių, jis patenka į paviršiaus nelygumus ir sukuria sandarų, patikimą sandarumą. Dėl laido formos jį lengva valdyti ir montuoti net ankštose vietose. Jį galima pjauti peiliu, apvynioti aplink flanšą ir sujungti galus paprastu užlaidumu. Šiame straipsnyje bus paaiškintas tarpiklio formavimo vietoje procesas naudojant išplėstinį PTFE laidą. Aptarsime medžiagos savybes, nuoseklią montavimo procedūrą, svarbiausius veiksnius, lemiančius sandarinimo efektyvumą, ir mūsų gaminio specifikacijas.Išplėsti PTFE gaminiaiiš mūsų gamyklos Ningbo Taifno PTFE Plastic Products Co., Ltd.

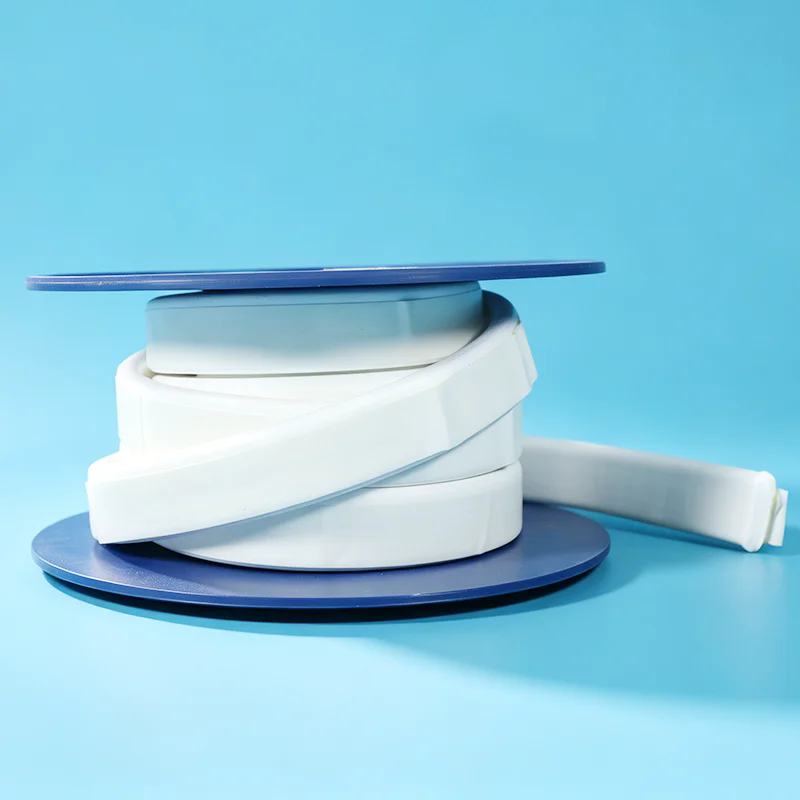

Išplėstas PTFE laidas yra sandarinimo medžiaga, pagaminta iš 100% gryno PTFE, kuris buvo išplėstas naudojant patentuotą procesą. Išsiplėtimas sukuria mikroporėtą struktūrą, sudarytą iš smulkių tarpusavyje sujungtų pluoštų. Tokia struktūra suteikia medžiagai unikalių savybių: ji minkšta, lanksti, labai gniuždoma. Skirtingai nuo kieto PTFE, kuris yra standus ir sunkiai prisitaiko prie netaisyklingų paviršių, išplėstas PTFE yra lankstus, jį galima lengvai formuoti ir suspausti. Laido forma paprastai yra apvalus arba kvadratinis profilis, kurį galima įsigyti įvairių skersmenų. Jis tiekiamas ant ritės arba dėžutėje, todėl jį lengva dozuoti ir supjaustyti iki reikiamo ilgio. Žemiau esančioje lentelėje apibendrinamos pagrindinės išplėstinio PTFE laido savybės, dėl kurių jis idealiai tinka tarpiklių gamybai vietoje.
| Turtas | Aprašymas | Nauda gaminant tarpiklius vietoje |
| Cheminis inertiškumas | Atsparus beveik visoms cheminėms medžiagoms | Galima naudoti su agresyviomis terpėmis |
| Temperatūros diapazonas | -200°C iki +260°C | Tinka ekstremalioms temperatūroms |
| Suspaudžiamumas | Labai suspaudžiamas ir prisitaikantis | Atitinka netaisyklingus flanšo paviršius |
| Lankstumas | Minkštas ir lengvai valdomas | Galima apvynioti aplink bet kokią flanšo formą |
| Atsparumas šliaužimui | Mažas valkšnumas esant apkrovai | Laikui bėgant išlaiko sandarinimo jėgą |
| Neteršiantis | Grynas PTFE, be priedų | Tinka maisto, farmacijos ir didelio grynumo reikmėms |
AtNingbo Taifno PTFE Plastic Products Co., Ltd., mūsų gamykla specializuojasi išplėstinių PTFE gaminių, įskaitant laidą, juostą, lakštą ir siūlių sandariklį, gamyboje. Mes naudojame patentuotą plėtimosi procesą, kurio metu gaunama vienoda, aukštos kokybės medžiaga, pasižyminti puikiomis sandarinimo savybėmis. Mūsų išplėstas PTFE laidas yra įvairių dydžių ir profilių, kad atitiktų skirtingas flanšo konfigūracijas. Taip pat teikiame techninę pagalbą ir nurodymus dėl montavimo, kad mūsų klientai pasiektų geriausią įmanomą sandarinimo efektyvumą.
Tarpiklio formavimas vietoje naudojant išplėstinį PTFE laidą yra nesudėtingas procesas, tačiau norint užtikrinti patikimą sandarinimą, reikia kruopštumo ir dėmesio detalėms. Procedūrą galima suskirstyti į penkis pagrindinius etapus: paruošimas, matavimas, pjovimas, montavimas ir priveržimas. Pirmasis žingsnis yra pasiruošimas. Flanšų paviršiai turi būti švarūs, sausi, be alyvos, riebalų ir senų tarpiklių. Visas rūdis ar apnašas reikia pašalinti vieliniu šepečiu arba grandikliu. Varžtus reikia patikrinti ir, jei reikia, sutepti. Antrasis žingsnis yra matavimas. Reikalingas laido ilgis nustatomas pagal flanšo paviršiaus perimetrą. Patartina pridėti šiek tiek papildomo ilgio, kad būtų galima sutapti. Trečias žingsnis yra pjovimas. Virvelė nupjaunama aštriu peiliu arba žirklėmis. Pjūvis turi būti švarus ir kvadratinis. Ketvirtasis žingsnis yra diegimas. Virvelė apvyniojama aplink flanšo paviršių, pradedant nuo varžto angos ir apvyniota aplink. Laido galai persidengia bent laido skersmeniu. Penktas žingsnis – sugriežtinimas. Varžtai priveržiami žvaigždute, kad būtų užtikrintas tolygus tarpiklio suspaudimas. Žemiau esančioje lentelėje apibendrinami veiksmai.
| Žingsnis | Veiksmas | Pagrindiniai svarstymai |
| Pasiruošimas | Nuvalykite ir patikrinkite flanšo paviršius | Pašalinkite visas senas tarpiklių medžiagas, alyvą ir šiukšles |
| Matavimas | Išmatuokite flanšo paviršiaus perimetrą | Pridėkite 10-20 mm persidengimo siūlei |
| Pjovimas | Nupjaukite laidą iki ilgio | Naudokite aštrų peilį; padarykite švarų, kvadratinį pjūvį |
| Montavimas | Apvyniokite laidą aplink flanšo paviršių | Perdenkite galus bent vienu laido skersmeniu |
| Suveržimas | Priveržkite varžtus žvaigždute | Priveržkite palaipsniui ir tolygiai, kad išvengtumėte per didelio suspaudimo |
Mūsų gamykloje mes pateikiame išsamias montavimo instrukcijas su mūsų išplėstiniais PTFE produktais. Taip pat savo klientams siūlome mokymus ir pagalbą vietoje, kad jų techninės priežiūros komandos galėtų tinkamai ir patikimai suformuoti tarpiklius. Mūsų tikslas – padaryti tarpiklių gamybos procesą vietoje kuo paprastesnį ir patikimesnį.
Vietoje esančio tarpiklio, pagaminto iš išplėsto PTFE laido, sandarumas priklauso nuo kelių veiksnių. Pirmasis yra laido suspaudimas. Virvelė turi būti pakankamai suspausta, kad užpildytų flanšo paviršių paviršiaus nelygumus ir susidarytų nuolatinis sandarumas. Tačiau per didelis suspaudimas gali pažeisti laidą ir sumažinti jo atsparumą. Tinkamas suspaudimas pasiekiamas pasirinkus tinkamą laido skersmenį flanšo tarpui ir priveržus varžtus rekomenduojamu sukimo momentu. Antrasis veiksnys yra persidengimo jungtis. Laido galai turi būti tinkamai persidengti, kad būtų užtikrintas nuolatinis sandarumas. Persidengimas turi būti bent laido skersmens ir turi būti toliau nuo varžtų skylių. Trečias veiksnys yra flanšo būklė. Flanšų paviršiai turi būti švarūs, lygūs ir nepažeisti. Jei flanšas yra iškreiptas arba surūdijęs, tarpiklis gali tinkamai neužsandarinti. Ketvirtasis veiksnys yra varžtų apkrova. Varžtai turi būti priveržti tolygiai ir tinkamu sukimo momentu, kad būtų užtikrintas tolygus tarpiklio suspaudimas. Žemiau esančioje lentelėje apibendrinami šie veiksniai.
| faktorius | Poveikis sandarinimo našumui | Rekomendacija |
| Laido suspaudimas | Nepakankamas: nesandarus; per didelis: žala | Pasirinkite tinkamą skersmenį; priveržkite iki rekomenduojamo sukimo momento |
| Persidengimo jungtis | Prastas persidengimas: nuotėkio kelias | Persidengti bent vienu laido skersmeniu |
| Flanšo būklė | Nelygūs arba pažeisti paviršiai: nuotėkio kelias | Prieš montuodami išvalykite ir patikrinkite flanšus |
| Varžto apkrova | Netolygi apkrova: netolygus suspaudimas | Priveržkite žvaigždute iki reikiamo sukimo momento |
| Temperatūra | Šiluminis plėtimasis/susitraukimas turi įtakos suspaudimui | Temperatūros diapazonui pasirinkite laido rūšį |
Ningbo Taifno PTFE Plastic Products Co., Ltd., mūsų gamykla tiekia įvairaus tankio ir skersmens išplėstinį PTFE laidą, kad atitiktų skirtingas flanšo sąlygas ir suspaudimo reikalavimus. Taip pat pateikiame technines rekomendacijas dėl teisingos montavimo procedūros ir rekomenduojamo varžto sukimo momento. Mūsų tikslas – padėti klientams kiekvieną kartą pasiekti patikimą sandarinimą.
Išplėstas PTFE yra viena iš kelių medžiagų, naudojamų tarpiklių gamybai vietoje. Kitos įprastos medžiagos yra suspausto pluošto lakštas, grafito juosta ir guminis laidas. Kiekviena medžiaga turi savo stipriąsias ir silpnąsias puses. Išplėstas PTFE yra unikalus savo cheminio inertiškumo, atsparumo temperatūrai ir gniuždomumo deriniu. Jis yra chemiškai atsparesnis nei guma ir suspaustas pluoštas, taip pat labiau suspaudžiamas ir tinkamas nei grafito juosta. Toliau pateiktoje lentelėje išplėstas PTFE lyginamas su kitomis įprastomis tarpiklių medžiagomis.
| Medžiaga | Cheminis Atsparumas | Temperatūros diapazonas | Suspaudžiamumas | Formavimas vietoje | Santykinė kaina |
| Išplėstas PTFE | Puikiai | -200°C iki +260°C | Puikiai | Puikiai | Aukštas |
| Suspausto pluošto lakštas | Geras | -100°C iki +200°C | Geras | Vidutinis | Vidutinis |
| Grafitinė juosta | Puikiai | -200°C iki +450°C | Vidutinis | Geras | Vidutinis-aukštas |
| Guminis laidas | Vargšas | -40°C iki +100°C | Puikiai | Puikiai | Žemas |
Savo gamykloje gaminame išplėstinius PTFE gaminius, kurie yra skirti pranokti konkuruojančias medžiagas sudėtingiausiose srityse. Mūsų išplėstas PTFE laidas pagamintas iš 100% gryno PTFE ir jame nėra užpildų ar priedų, kurie galėtų pakenkti jo cheminiam atsparumui arba grynumui. Taip pat siūlome įvairių tankių ir profilių asortimentą, kad atitiktų skirtingus sandarinimo reikalavimus. Mūsų inžinierių komanda gali padėti jums pasirinkti tinkamą medžiagą jūsų konkrečiam pritaikymui.
Pagrindinės išplėstinio PTFE laido specifikacijos apima skersmenį, tankį, atsparumą tempimui, temperatūros diapazoną ir cheminį atsparumą. Žemiau esančioje lentelėje pateikiama tipinių išplėstinio PTFE laido specifikacijų santrauka.
| Specifikacija | Parinktys | Pastabos |
| Skersmuo | 3 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm | Kiti dydžiai galimi pagal užsakymą |
| Profilis | Apvalus, kvadratinis | Kvadratas suteikia daugiau paviršiaus kontakto |
| Tankis | 0,6–1,0 g/cm³ | Mažesnis tankis, kad būtų galima geriau suspausti |
| Tempimo stiprumas | > 10 MPa | Pakanka tvarkyti ir montuoti |
| Temperatūros diapazonas | -200°C iki +260°C | Nuolatinis aptarnavimas |
| Cheminis Atsparumas | pH 0-14 | Atsparus beveik visoms cheminėms medžiagoms |
| Standartinis ilgis | 5 m, 10 m, 15 m vienai ritei | Galimi individualūs ilgiai |
„Taifno PTFE Plastic“ gamykla gamina išplėstą PTFE laidą, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti skersmenį, tankį ir ilgį, kad atitiktų jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima matmenų patikrinimą, tankio matavimą ir tempimo bandymus, siekiant užtikrinti, kad kiekviena laido ritė atitiktų mūsų aukštus standartus.
1 klausimas: kokia yra maksimali temperatūra, kurią gali atlaikyti išplėstas PTFE laidas?
Atsakymas: Išplėstas PTFE laidas gali atlaikyti nuolatinę darbo temperatūrą nuo -200°C iki +260°C. Trumpalaikėms ekskursijoms jis gali atlaikyti iki 300°C temperatūrą. Esant aukštesnei nei 260°C temperatūrai, medžiaga gali pradėti irti, o jos sandarumas gali būti pažeistas. Naudojant aukštesnę temperatūrą, gali prireikti kitos medžiagos, pvz., grafito.
2 klausimas: kaip sujungti išplėstinio PTFE laido galus?
Atsakymas: Išplėsto PTFE laido galai turi būti persidengti bent jau laido skersmeniu. Pavyzdžiui, jei naudojate 6 mm laidą, persidengimas turi būti bent 6 mm. Persidengimas turi būti atokiau nuo varžtų skylių, kad nesusidarytų nuotėkio kelias. Kai kurie montuotojai nori siaurinti laido galus, kad būtų sklandesnė jungtis, tačiau tai nėra būtina daugeliui programų.
3 klausimas: ar galima pakartotinai naudoti išplėstinį PTFE laidą?
Atsakymas: Išplėstas PTFE laidas paprastai nerekomenduojamas pakartotinai naudoti. Kai laidas bus suspaustas, jis praranda tam tikrą savo elastingumą ir gali tinkamai neužsandarinti, jei naudojamas pakartotinai. Kritinėms reikmėms visada geriausia naudoti naują laidą. Laido kaina yra maža, palyginti su nuotėkio ir su tuo susijusių prastovų kaina.
4 klausimas: kuo skiriasi išplėstas PTFE laidas ir išplėstinė PTFE juosta?
Atsakymas: Išplėstas PTFE laidas yra apvalaus arba kvadratinio profilio medžiaga, naudojama flanšų tarpinėms formuoti. Išplėstinė PTFE juosta yra plokščia, juostelės pavidalo medžiaga, naudojama siūlų sandarinimui ir netaisyklingų formų apvyniojimui. Abi yra pagamintos iš tos pačios išplėstos PTFE medžiagos, tačiau naudojamos skirtingoms reikmėms. Laidas skirtas tarpiklių gamybai; juosta skirta siūlų sandarinimui ir kitoms sandarinimo užduotims.
5 klausimas: ar išplėstas PTFE laidas tinkamas maistui ir farmacijai?
Atsakymas: Taip, išplėstas PTFE laidas, pagamintas iš 100% gryno PTFE, tinka maistui ir farmacijai. Jis netoksiškas, neteršiantis ir atsparus šiose pramonės šakose naudojamiems valymo chemikalams ir sterilizavimo procesams. Mūsų gamykla gali tiekti maistinį ir farmacinį išplėstinį PTFE laidą, atitinkantį atitinkamus norminius reikalavimus.
Išplėstas PTFE laidas yra universali ir patikima medžiaga tarpikliams formuoti vietoje. Dėl unikalaus cheminio inertiškumo, atsparumo temperatūrai ir suspaudžiamumo derinys tinka pačioms reikliausioms reikmėms. Tarpiklių gamybos vietoje procesas yra nesudėtingas: paruoškite flanšą, išmatuokite ir nupjaukite laidą, apvyniokite jį aplink flanšą, uždenkite galus ir priveržkite varžtus. Naudojant tinkamą techniką ir tinkamą medžiagą, per kelias minutes galima pasiekti sandarų sandarumą. „Ningbo Taifno PTFE Plastic Products Co., Ltd.“ gamykla specializuojasi išplėstinių PTFE gaminių, įskaitant laidą, juostą ir lakštą, gamyboje. Esame įsipareigoję savo klientams teikti aukštos kokybės medžiagas ir techninę pagalbą, kad užtikrintume jų sandarinimo sėkmę.
Nesvarbu, ar esate techninės priežiūros technikas, gamyklos vadovas ar platintojas, kviečiame susisiekti su mumis ir aptarti jūsų poreikius. Galime pateikti pavyzdžius, techninius duomenis ir montavimo nurodymus. Mūsų įsipareigojimas siekti kokybės ir klientų pasitenkinimo padarė mus patikimu pramoninio sandarinimo partneriu visame pasaulyje.
Susisiekite su Ningbo Taifno PTFE Plastic Products Co., Ltd. šiandienaptarti savo reikalavimus išplėstiniams PTFE gaminiams ir sužinoti, kaip mūsų laidas gali supaprastinti tarpiklių gamybą vietoje.
-
