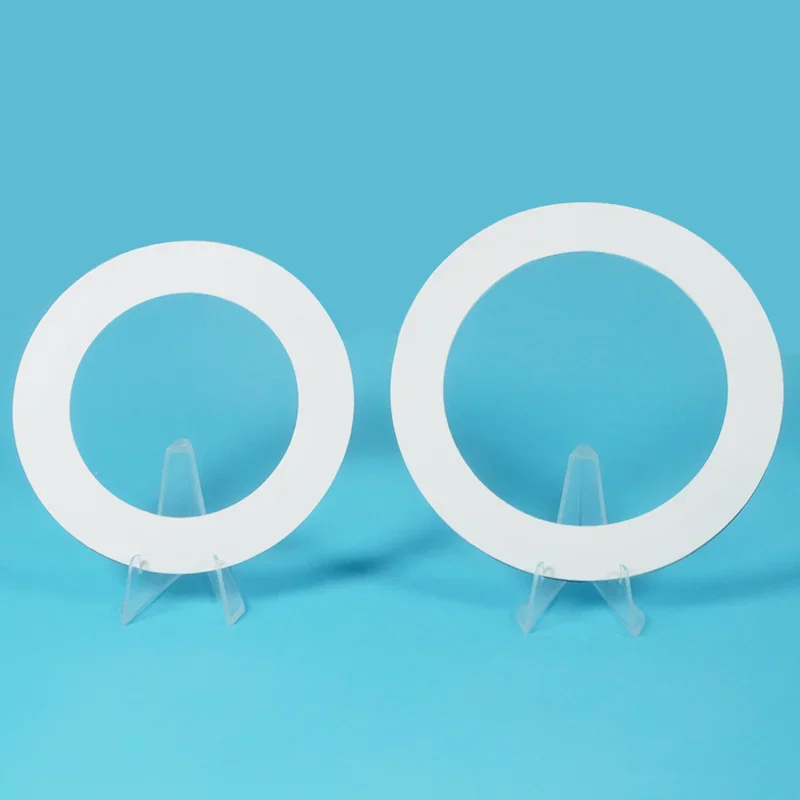

A Metalu padengtas išplėstinis PTFE tarpiklissujungia išplėsto PTFE cheminį atsparumą ir suderinamumą su struktūrine metalo sluoksnio atrama. Ši konstrukcija skirta sudėtingoms sandarinimo aplinkoms, kur įprastoms minkštoms PTFE tarpinėms gali prireikti papildomo matmenų stabilumo arba mechaninio sutvirtinimo. Suderinus metalo sluoksnį, išplėstą PTFE klasę, tarpiklių matmenis, flanšo konstrukciją, temperatūrą, slėgį ir proceso terpę, pirkėjai gali pasiekti patikimesnį sandarinimo sprendimą. Šiame vadove paaiškinama, kaip vyksta statyba, kur tai naudinga, į ką reikia atsižvelgti renkantis ir kaip Ningbo Taifno PTFE Plastic Products Co., Ltd. gali palaikyti pritaikytus PTFE sandarinimo reikalavimus.
A Metalu padengtas išplėstinis PTFE tarpiklisyra kompozitinis sandarinimo komponentas, sujungiantis išplėstą politetrafluoretileno sluoksnį su metalo armatūros arba apvalkalo struktūra. Šio derinio tikslas yra paprastas: sujungti išplėsto PTFE sandarinimo charakteristikas su papildoma mechanine atrama iš metalo.
Išplėstas PTFE vertinamas dėl labai gniuždomos struktūros ir gebėjimo prisitaikyti prie paviršiaus nelygumų. Skirtingai nuo standaus PTFE lakšto, jo išplėsta struktūra gali lengviau prisitaikyti prie flanšo paviršių trūkumų. Išplėstinių PTFE tarpiklių medžiagų tyrimai parodė didelį suspaudžiamumą ir tvirtą sandarinimo efektyvumą, taip pat tiriant valkšnumo atsipalaidavimą, atsistatymą, sukimo momento išlaikymą ir dujų pralaidumą.
Metalinis komponentas suteikia kitokias charakteristikas. Tai gali padėti sustiprinti tarpiklį, pagerinti matmenų stabilumą ir palaikyti sandarinimo konstrukciją, kai taikant sudėtingas mechanines sąlygas. Todėl galutinis veikimas priklauso ne tik nuo PTFE medžiagos, bet ir nuo metalo tipo, storio, geometrijos, tarpiklio profilio, flanšo būklės ir eksploatavimo sąlygų.
Metalu dengto išplėstinio PTFE tarpiklio konstrukcija gali skirtis atsižvelgiant į numatomą paskirtį. Įprastoje konstrukcijoje yra išplėstas PTFE sandarinimo elementas kartu su metaliniu armavimo sluoksniu. Pagal flanšo matmenis, slėgio sąlygas, temperatūrą, cheminį poveikį ir reikalingas mechanines charakteristikas galima pasirinkti skirtingus dizainus.
Užtikrina cheminį atsparumą, suspaudimą, mažos trinties charakteristikas ir prisitaikymą prie flanšo paviršiaus.
Užtikrina papildomą konstrukcijos sutvirtinimą ir matmenų stabilumą, kai taikant reikia labiau paremtos sandarinimo konstrukcijos.
Perkelia suspaudimą į tarpiklį ir nustato, kaip efektyviai tarpiklis užpildo paviršiaus nelygumus.
Šis sudėtinis metodas yra ypač naudingas, kai sandarinimui reikia daugiau nei vien tik cheminio suderinamumo. Tarpiklis turi išlaikyti pakankamą sąlyčio įtempį visą savo eksploatavimo laiką, atitikti paviršiaus nelygumus ir išlikti suderinamas su proceso terpe.
Tarpiklių pasirinkimas retai susijęs su viena savybe. Pramoniniai pirkėjai paprastai turi subalansuoti cheminį suderinamumą, temperatūrą, slėgį, flanšo būklę, montavimo reikalavimus, tarnavimo laiką ir priežiūros išlaidas. Metalu dengtas išplėstinis PTFE tarpiklis gali išspręsti kelis iš šių aspektų vienoje kompozicinėje konstrukcijoje.
PTFE yra žinomas dėl savo didelio atsparumo agresyvioms cheminėms medžiagoms. Dėl to išplėstas PTFE tinka daugeliui cheminio apdorojimo aplinkų, kuriose naudojami koroziniai skysčiai, dujos, tirpikliai, rūgštys ir šarmai. Tačiau suderinamumas visada turi būti patvirtintas atsižvelgiant į faktinę terpę, koncentraciją, temperatūrą ir veikimo sąlygas, o ne visuotinį suderinamumą.
Vienas iš pagrindinių išplėstinio PTFE privalumų yra jo gebėjimas prisitaikyti prie flanšo paviršiaus nelygumų. Ši savybė gali būti ypač naudinga, kai sandarinimo paviršiai nėra idealiai lygūs arba kai įranga susidėvėjo ilgą laiką eksploatuojant.
Metalinis komponentas gali suteikti papildomą konstrukcinę atramą, palyginti su minkštu PTFE sandarinimo elementu, naudojamu atskirai. Tai gali būti naudinga, kai matmenų stabilumas ir mechaninis tvirtumas yra svarbūs projektavimo aspektai.
Kadangi tarpiklis sujungia skirtingas medžiagos charakteristikas, inžinieriai gali sukurti sandarinimo konstrukciją atsižvelgiant į faktinę darbo aplinką, o ne pasikliauti viena medžiagos savybe. Tinkama konfigūracija gali padėti išspręsti sudėtingas flanšo geometrijos ir proceso sąlygas.
Dėl nuotėkio gali nutrūkti gamyba, dingti gaminiai, užteršti įranga ir galimi priežiūros darbai. Teisingai parinkta ir tinkamai sumontuota tarpinė gali padėti sumažinti šią riziką, nes išlaiko veiksmingą sandarumą per visą numatytą eksploatavimo laikotarpį.
Dėl išplėsto PTFE ir metalo armatūros derinio ši tarpiklio koncepcija yra tinkama pramoninėms sistemoms, kuriose svarbus cheminis atsparumas ir mechaninis stabilumas. Tikrasis tinkamumas visada turi būti patvirtintas pagal visą naudojimo specifikaciją.
| Pramonė | Tipiškos sandarinimo sritys | Pagrindiniai svarstymai |
|---|---|---|
| Cheminis apdorojimas | Vamzdynai, reaktoriai, vožtuvai, indai | Cheminis suderinamumas ir nuotėkio kontrolė |
| Naftos chemija | Flanšai, proceso įranga, vamzdynai | Temperatūros, slėgio ir terpės suderinamumas |
| Farmacijos | Proceso linijos ir įranga | Medžiagos grynumo ir valymo reikalavimai |
| Maisto perdirbimas | Vamzdynų ir apdirbimo įranga | Norminiai ir medžiagų reikalavimai |
| Energijos gamyba | Šilumokaičiai, vamzdynai, įranga | Šiluminis ciklas ir flanšo stabilumas |
| Puslaidininkis | Dujų ir cheminių medžiagų tiekimo sistemos | Švara ir procesų suderinamumas |
Dažna pirkimo klaida yra tarpiklio pasirinkimas tik pagal nominalų dydį arba medžiagos pavadinimą. Patikimesnis būdas yra įvertinti visą sandarinimo aplinką.
| Atrankos faktorius | Informacija, kurią reikia pateikti |
|---|---|
| Vidutinis | Cheminis pavadinimas, koncentracija ir fizinė būsena |
| Temperatūra | Normali, minimali ir maksimali darbinė temperatūra |
| Slėgis | Darbinis ir galimas didžiausias slėgis |
| Flanšas | Tipas, matmenys, medžiaga ir paviršiaus būklė |
| Tarpiklis | Storis, profilis, matmenys ir armatūros reikalavimai |
Netgi didelio našumo tarpiklis gali sugesti, jei montavimo sąlygos yra netinkamos. Flanšų paviršiai turi būti patikrinti ir išvalyti prieš surinkimą. Prieš montuodami naują tarpiklį, reikia pašalinti pašalines daleles, senų tarpiklių likučius, korozijos produktus ir paviršiaus pažeidimus.
Taip pat reikėtų vengti per didelio suspaudimo. Tinkama surinkimo apkrova priklauso nuo tarpiklio konstrukcijos, flanšo konstrukcijos, varžtų sistemos ir eksploatavimo sąlygų. Kritinės įrangos atveju inžineriniai skaičiavimai ir gamintojo montavimo rekomendacijos turėtų būti svarbesni už bendrąsias sukimo momento vertes.
Skirtingos tarpiklių medžiagos išsprendžia skirtingas sandarinimo problemas. Šis palyginimas suteikia praktinį pradinį tašką, o ne pakaitalą konkrečios programos inžineriniam vertinimui.
| Medžiagos tipas | Pagrindinė stiprybė | Potencialus apribojimas | Tipiškas svarstymas |
|---|---|---|---|
| Virgin PTFE | Cheminis atsparumas ir grynumas | Valkšnumas ir matmenų elgsena esant nuolatinei apkrovai | Švaraus ir cheminių medžiagų reikalaujančios paslaugos |
| Išplėstas PTFE | Tinkamumas ir sandarumas | Konkrečios programos glaudinimo reikalavimai | Netaisyklingi arba reiklūs flanšo paviršiai |
| Metalu padengtas ePTFE | PTFE sandarinimo charakteristikos ir armatūra | Reikia kruopštaus medžiagos ir dizaino derinimo | Programos, kurioms reikia atitikties ir struktūrinės paramos |
| Spiralinė žaizda | Platus pramoninis slėgio ir temperatūros pritaikymas | Flanšo būklė ir montavimas yra svarbūs | Proceso vamzdynai ir įranga |
Galimos priežastys yra nepakankamas tarpiklio suspaudimas, pažeisti flanšo paviršiai, neteisingi tarpiklio matmenys, netolygus varžtų apkrovimas arba netinkamas medžiagos pasirinkimas.
Peržiūrėkite tarpiklio storį, tvarkymo procedūras, išlygiavimą, suspaudimo lygį ir jungties mechaninius reikalavimus.
Prieš gamindami patikrinkite faktinę proceso terpę ir darbo temperatūrą, atitinkančią pasirinktą PTFE rūšį ir metalo armatūrą.
Pažvelkite toliau nei pati tarpinė. Terminis ciklas, flanšo judėjimas, varžtų atsipalaidavimas, vibracija, slėgio pokyčiai ir montavimo kokybė gali turėti įtakos sandarinimo patvarumui.
Specialiai pramoninei įrangai standartinių tarpiklių matmenų ne visada pakanka. Dideliems indams, nestandartiniams flanšams, pritaikytoms mašinoms ir proceso sistemoms gali prireikti specifinio vidinio ir išorinio skersmens, storio, profilių, varžtų skylių konfigūracijos arba medžiagų derinių.
Ningbo Taifno PTFE Plastic Products Co., Ltd.daugiausia dėmesio skiria PTFE gaminiams ir pritaikytiems sandarinimo sprendimams pramonėje. Pirkėjams, perkantiems metalu dengtą išplėstinį PTFE tarpiklį, pateikus visą techninę informaciją specifikacijos procesas gali būti efektyvesnis.
OĮG ir pramoninių pirkimų komandoms pritaikyta gamyba taip pat gali padėti sumažinti lauko pakeitimų poreikį. Kai tarpiklių matmenys ir konstrukcija nustatomi atsižvelgiant į faktinę įrangą, pirkimo, montavimo ir keitimo procesai gali tapti nuoseklesni.
Jo paskirtis – derinti išplėsto PTFE sandarinimo savybes su papildoma metalinio komponento konstrukcine atrama. Tiksli konstrukcija turi būti parinkta pagal paraišką.
Išplėstas PTFE turi labai fibriliuotą struktūrą, kuri užtikrina aukštą suspaudžiamumą ir suderinamumą. Šios charakteristikos gali padėti jam veiksmingiau prisitaikyti prie flanšo paviršiaus nelygumų nei kietas PTFE lakštas tinkamomis sąlygomis.
PTFE pasižymi dideliu cheminiu atsparumu, tačiau suderinamumas priklauso nuo konkrečios cheminės medžiagos, koncentracijos, temperatūros, poveikio laiko ir kompozitinėje struktūroje naudojamo metalo. Todėl prieš pasirenkant reikia patvirtinti konkrečios programos suderinamumą.
Taip. Priklausomai nuo gamybos galimybių ir taikymo reikalavimų, galima atsižvelgti į individualius matmenis, storius, profilius, armavimo medžiagas ir kitus projektinius parametrus.
Idealiu atveju pirkėjai turėtų pateikti tarpiklio brėžinį arba matmenis, flanšo tipą, medžiagų reikalavimus, darbo temperatūrą, darbinį slėgį, proceso terpę, kiekį ir visus taikomus sertifikavimo ar bandymo reikalavimus.
Pradėkite nuo teisingo medžiagos pasirinkimo ir tarpiklio matmenų, tada užtikrinkite tinkamą flanšo paruošimą, tikslią padėties nustatymą, vienodą varžtų apkrovą ir tinkamą suspaudimą. Reikėtų atsižvelgti į visą jungties dizainą, o ne traktuoti tarpiklį kaip izoliuotą komponentą.
A Metalu padengtas išplėstinis PTFE tarpiklissukurtas remiantis praktišku sandarinimo ir konstrukcinių savybių deriniu. Išplėstas PTFE padidina cheminį atsparumą, lankstumą, suspaudžiamumą ir paviršiaus atitikimą, o metalinis komponentas gali suteikti papildomo mechaninio sutvirtinimo ir matmenų stabilumo.
Tinkamas tarpiklis niekada neturėtų būti pasirenkamas vien pagal medžiagos pavadinimą. Proceso terpė, temperatūra, slėgis, flanšo būklė, tarpiklių matmenys, metalo suderinamumas, montavimo būdas ir norminiai reikalavimai turi įtakos galutinei specifikacijai. Kruopštus šių veiksnių įvertinimas gali padėti pramoniniams pirkėjams sumažinti nuotėkio riziką ir pasiekti nuoseklesnį sandarinimo efektyvumą.
OĮG įrangos gamintojams, platintojams, techninės priežiūros komandoms ir pramoninių pirkimų specialistams, ieškantiems pritaikytų PTFE sandarinimo komponentų,Ningbo Taifno PTFE Plastic Products Co., Ltd.gali palaikyti specifinius gaminio reikalavimus ir pritaikytus tarpiklių sprendimus.
